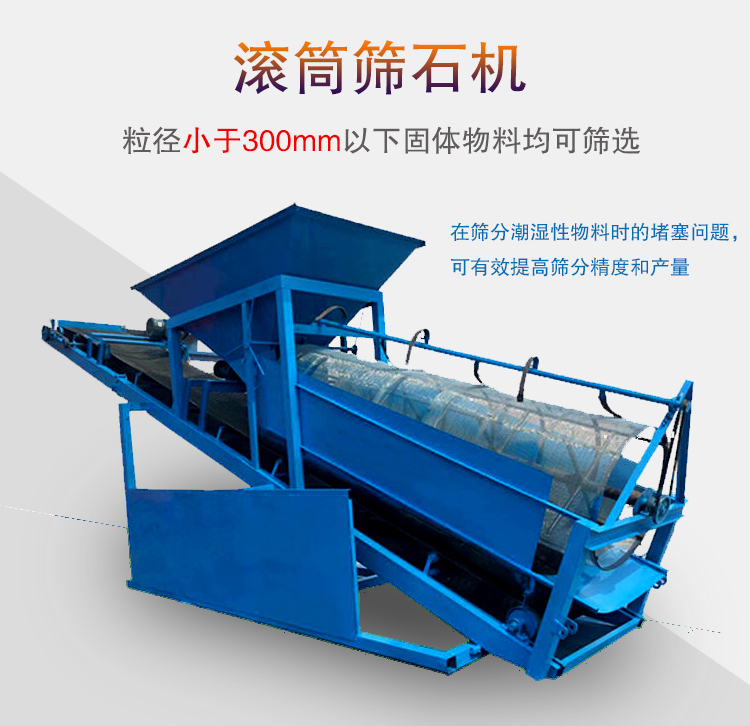

滾筒篩石機

產品介紹

滾筒篩石機主要是針對砂石料場、礦山、冶金、建材、公路、鐵路、水利、化工等多個行業中大塊狀物料的大小等級，粒徑小于300mm以下固體物料均可篩選。滾筒篩石機克服了振動篩在篩分潮濕性物料時的堵塞問題，可有效提高篩分精度和產量。

應用范圍

滾筒篩石機廣泛應用于礦山、煤炭、電力、建筑、胡工等行業，適合篩分石子、河卵石等物料，也可用戶篩分煤矸石、生熟石灰、沙子、焦炭等潮濕性易堵塞的物料。

產品優勢

1、適用范圍廣，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。

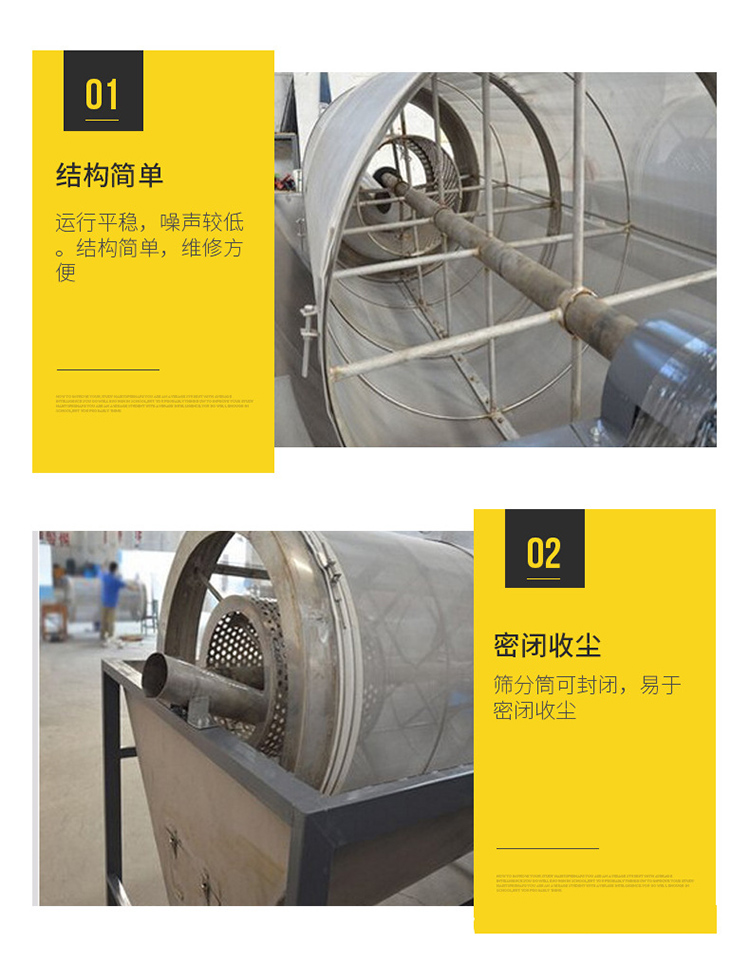

2、篩筒內設置有自清掃裝置，篩孔不易堵塞。

3、滾筒支承采用整體通軸結構，滾動輸送原理。運行平穩，不振動，噪聲低。

4、全封閉結構設計，無污染，不揚塵，減少對環境的影響。

5、采用雙層篩網設計，可以防止石子等大塊物料對篩網的沖擊，減少外層精篩網的壓力。

6、篩網耐磨性好，使用壽命長，還可按照十分物料采用不同材質的篩網。

工作原理

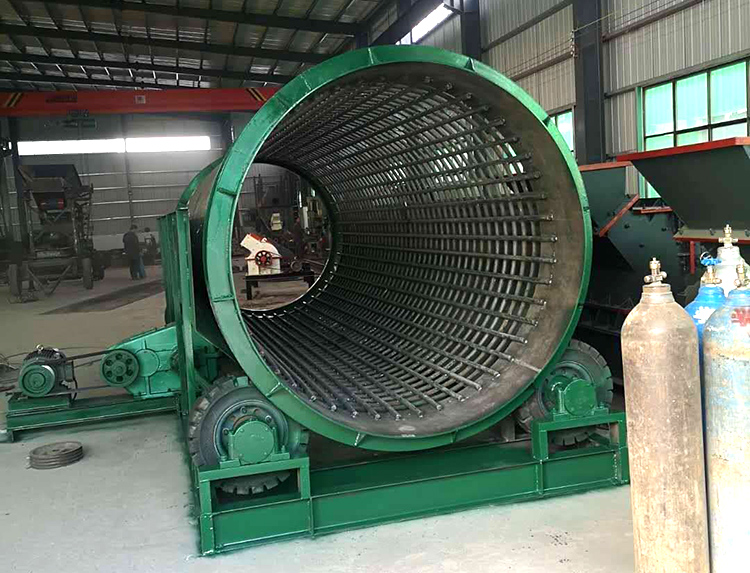

滾筒篩石機主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒篩石機篩分滾筒裝置傾斜安裝于機架上，筒體兩端有兩組傳動托輪支承裝置，電動機驅動減速機，減速機帶動驅動托輪，托輪驅使篩分滾筒做回轉運動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。

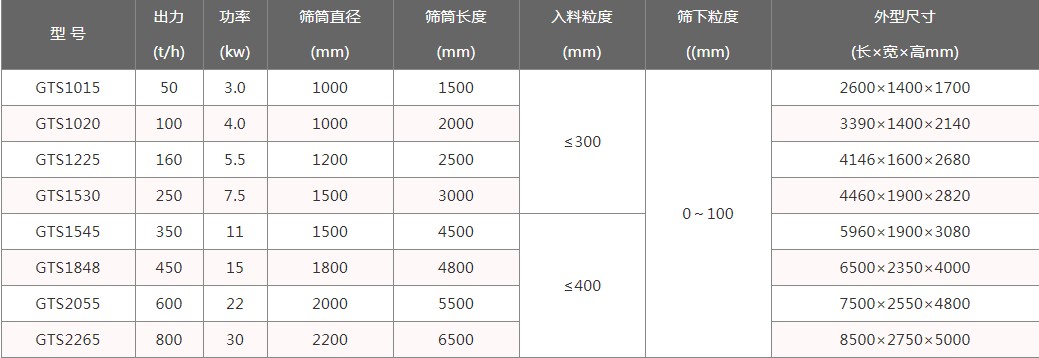

技術參數

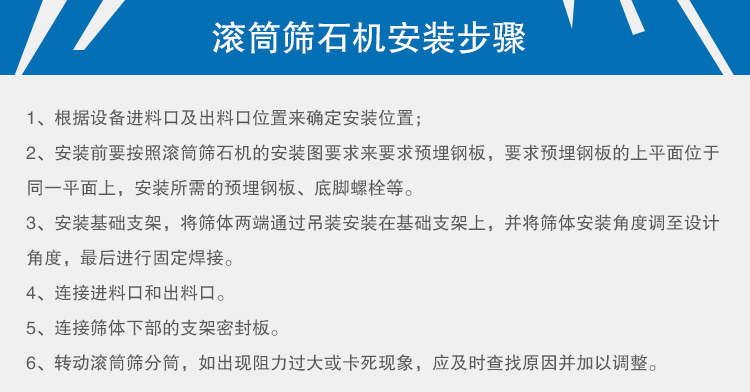

滾筒篩石機安裝步驟：

1、根據設備進料口及出料口位置來確定安裝位置；

2、安裝前要按照滾筒篩石機的安裝圖要求來要求預埋鋼板，要求預埋鋼板的上平面位于同一平面上，安裝所需的預埋鋼板、底腳螺栓等。

3、安裝基礎支架，將篩體兩端通過吊裝安裝在基礎支架上，并將篩體安裝角度調至設計角度，最后進行固定焊接。

4、連接進料口和出料口。

5、連接篩體下部的支架密封板。

6、轉動滾筒篩分筒，如出現阻力過大或卡死現象，應及時查找原因并加以調整。

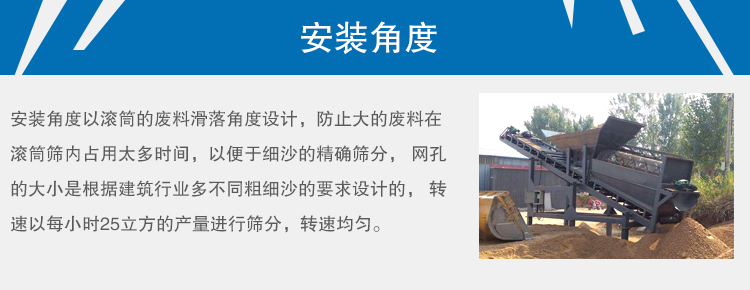

安裝角度

安裝角度以滾筒的廢料滑落角度設計，防止大的廢料在滾筒篩內占用太多時間，以便于細沙的篩分， 網孔的大小是根據建筑行業多不同粗細沙的要求設計的， 轉速以每小時25立方的產量進行篩分，轉速均勻。
